El modo bootloader, también conocido como modo boot, es una de las formas más potentes y seguras de acceder a una ECU cuando se necesita trabajar en profundidad. Este tipo de conexión permite leer y escribir todas las memorias internas de la unidad, algo esencial en procesos como la clonación, recuperación de ECUs bloqueadas o lectura de datos protegidos.
¿En qué consiste exactamente el modo bootloader?
Este método se basa en forzar a la ECU a entrar en un estado especial de arranque —el modo boot—, en el que el microprocesador queda preparado para recibir instrucciones directamente, sin pasar por protecciones o capas intermedias del sistema operativo de la centralita.
Para lograrlo, es necesario:

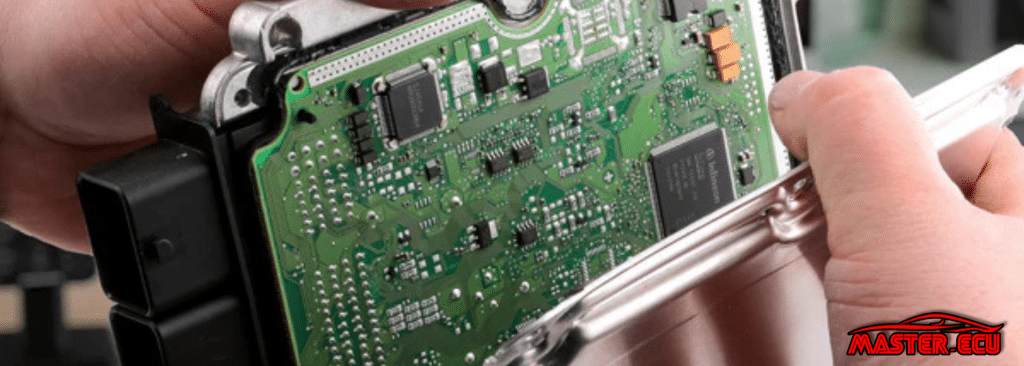

🔹 Acceder físicamente a la PCB (la placa electrónica interna)
🔹 Pinchar sobre puntos específicos del circuito —generalmente pines del microcontrolador o pads designados—
🔹 Usar el conector principal de la ECU, igual que en el modo bench, para alimentación y líneas de comunicación
Esto quiere decir que la conexión no es exclusiva sobre la placa, sino que se combina con los pines habituales de la ECU para establecer una comunicación completa y estable.
¿Por qué se utiliza el modo bootloader?
Este tipo de conexión permite:
- Acceder directamente a las memorias internas (Flash, EEPROM, etc.)
- Realizar lecturas y escrituras completas de archivos.
- Clonar ECUs sin perder configuraciones ni datos críticos.
- Recuperar centralitas bloqueadas tras una escritura fallida o mal ejecutada.
A diferencia del OBD o el bench, el bootloader no depende del correcto funcionamiento de la ECU. Incluso si la unidad no arranca o no responde, puede ser posible extraer su contenido y restaurarlo utilizando este método.
¿Qué hay que tener en cuenta al trabajar en modo boot?
Se debe abrir la centralita y trabajar con mucho cuidado sobre su circuito interno.
Los puntos de contacto sobre la PCB son delicados, y su ubicación varía según el modelo de ECU.
Algunos protocolos requieren activar el modo boot mediante una resistencia o señal adicional, para que el procesador entre en modo de programación.
Al igual que en bench, es necesario conectar alimentación, masa y líneas CAN o K-Line a través del conector principal de la ECU.
Equipo básico recomendado para el modo bootloader

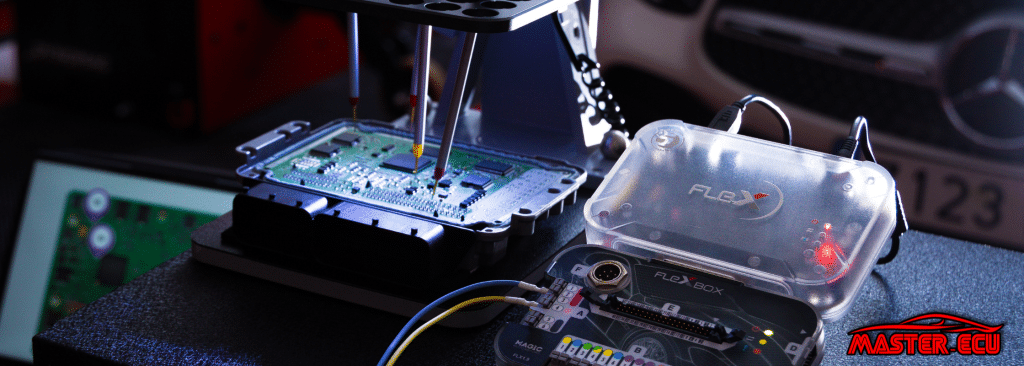

Mesa de trabajo con fijación para ECUs, tipo banco de conexión (imprescindible para estabilizar la unidad y trabajar con precisión)
Fuente de alimentación estabilizada (12–14V, mínimo 3A)
Juego de sondas pogo pin o adaptadores de contacto directo
Multímetro para comprobar continuidad y voltajes
Soporte antideslizante o sistema de sujeción para la placa
Lupa o microscopio básico para localizar puntos de conexión en la PCB
Herramienta de lectura compatible con protocolos boot
El modo bootloader combina el acceso físico a la placa de la ECU con la conexión tradicional a través del conector, igual que en el modo bench. Es una solución muy efectiva cuando se necesita una copia completa, se quiere clonar una unidad o hay que recuperar una ECU que no responde por métodos convencionales.
Aunque requiere más cuidado y experiencia, sigue siendo una de las formas más seguras y completas de intervenir en una centralita, siempre que se realice con la precisión adecuada.
