Si alguna vez te has planteado leer o escribir una ECU o una TCU fuera del coche, probablemente te hayas topado con el famoso modo bench. Es una de las formas más rápidas y seguras de trabajar con centralitas, pero también una de las que más cuidado requiere si quieres evitar errores tontos (y caros).
Con el tiempo te das cuenta de que no se trata solo de conectar cables, sino de tener claro qué estás haciendo, por qué y cómo hacerlo bien desde el primer intento. Aquí te cuento lo que a mí me ha funcionado, lo que siempre tengo en cuenta cuando trabajo en banco, y algunos consejos prácticos para que tú también puedas hacerlo con confianza.
Primero: identifica bien la ECU o TCU

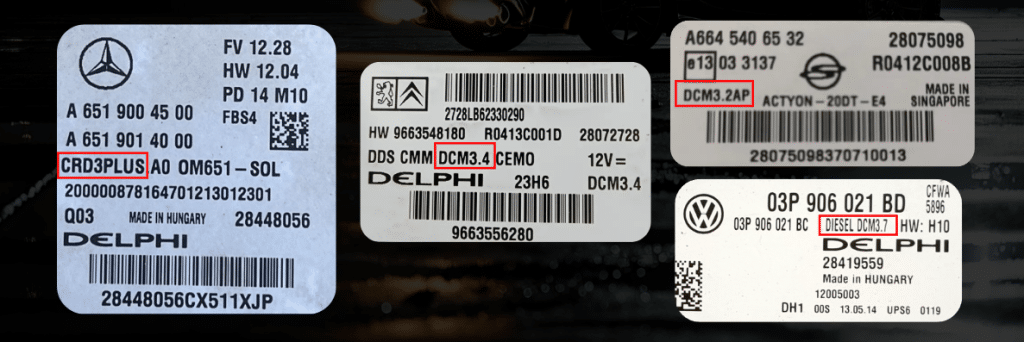

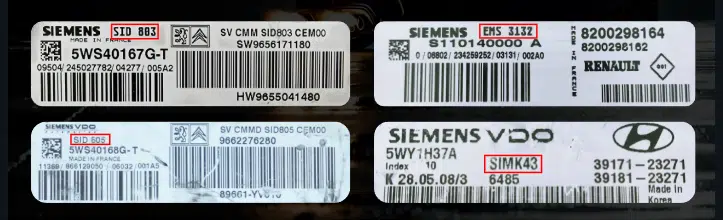

Antes de realizar cualquier conexión, es fundamental conocer exactamente qué tipo de centralita se tiene delante. No basta con identificar la marca (Bosch, Siemens, etc.); es necesario comprobar el modelo exacto, por medio del número de hardware y la referencia.

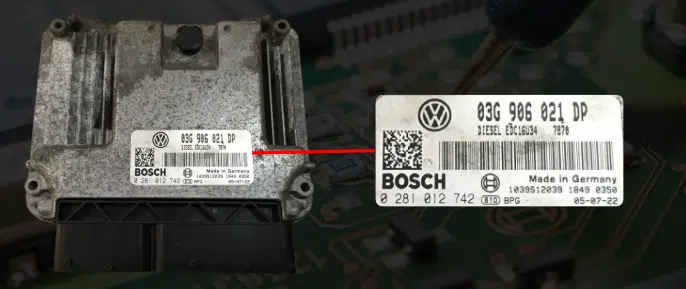

En el portal de Master ECU, está disponible una herramienta gratuita: el traductor de número Bosch. Introduciendo la referencia de bosch que aparece en la etiqueta obtenemos obtiene el modelo comercial lo que facilita encontrar el manual de conexión adecuado.
Seguir el esquema tal cual lo indica el manual

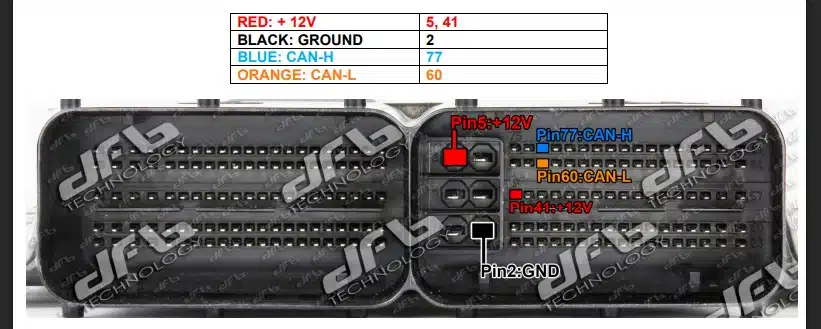

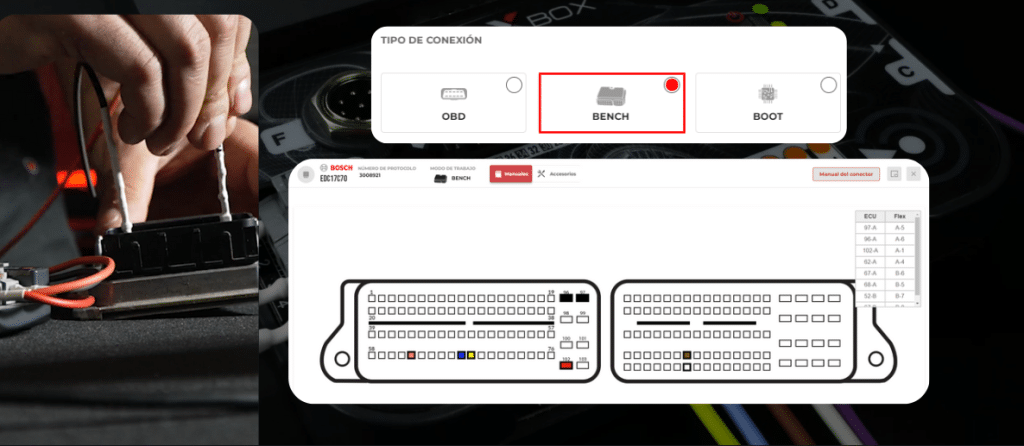

Cada protocolo en modo bench incluye su propio manual con el esquema de conexión. Es esencial seguirlo al pie de la letra. Cada pin tiene una función específica, y un error puede causar que la centralita no responda o incluso se dañe de forma irreversible.
Se recomienda utilizar siempre la fuente de alimentación que viene de serie en el programador, o en su defecto una fuente de alimentación estabilizada, si tiene voltaje regulable se ocnfigura entre 13 y 14V y un mínimo de 3A.
Ten en cuenta el espacio y el orden

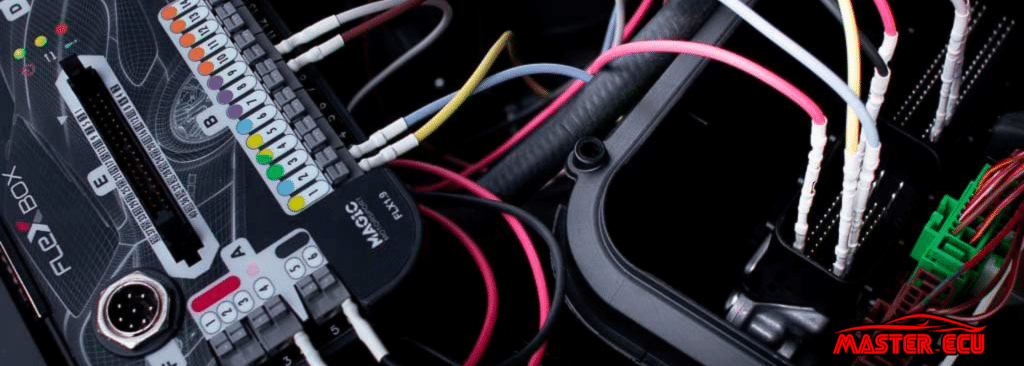

Conviene realizar este tipo de conexiones en una mesa despejada y amplia, lejos de zonas donde puedan enredarse los cables o interferir otras herramientas. Cuando se conectan pines a mano o se utilizan clips, cualquier movimiento puede desconectar una línea y comprometer todo el proceso.
Una vez realizada la conexión, no se debe mover la ECU. Si se interrumpe una lectura o escritura por una desconexión accidental, la centralita puede quedar inutilizable. Para evitarlo, se recomienda fijarla con una base antideslizante o colocar un soporte que la mantenga estable durante toda la operación.
¿Qué es OBD on Bench y por qué puede ayudarte?
Algunas centralitas permiten utilizar el modo OBD on Bench, que consiste en simular una conexión OBD convencional desde la mesa de trabajo. En estos casos, el software interactúa con la ECU como si estuviera instalada en el vehículo, sin necesidad de abrirla ni acceder al boot mode.
Un método muy útil cuando sabes cómo hacerlo
Conectar en bench puede parecer complejo al principio, pero siguiendo unos pasos claros y bien organizados, se convierte en una técnica cómoda y segura. No requiere abrir la ECU, evita el uso de soldaduras y, si se realiza correctamente, permite obtener una lectura completa en cuestión de minutos.
Una mini lista de materiales recomendados
Contar con el equipo adecuado marca la diferencia. A continuación, una lista con los elementos básicos necesarios para trabajar en modo bench con seguridad y eficacia:
- Fuente estabilizada de 14V (mínimo 3A) suele estar incluida en las herramientas.
- Cables con conectores tipo FastOn o Dupont
- Multímetro en caso de necesitar verificar la alimentación
- Base antideslizante o soporte para fijar ECUs
- Guantes antiestáticos (opcional, pero recomendable)
- Herramienta de lectura (Flex, Autotuner, Dfox, Kess3, etc…)
La clave está en no tener prisa y respetar siempre el esquema. Si tienes dudas, es mejor parar y revisarlo que arriesgar una ECU. Y si te interesa ver más casos reales o necesitas ayuda, escríbenos o echa un vistazo a los vídeos técnicos que publicamos en nuestras redes.
